XJM800正置金相顯微鏡適用于對不透明物體的顯微觀察。采用優良的無限遠光學系統。
與模塊化功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能，緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

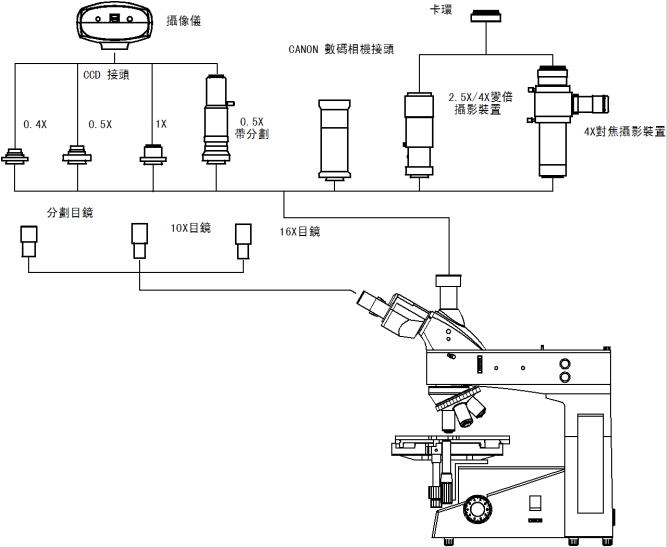

2. 結構圖


3. 成像圖

技術規格			XJM800BD
光學系統	無限遠平場光學系統 F=200mm		●
觀察頭	三目頭, 瞳間距 53~75mm, 30° 傾斜, 屈光度可調節		●
目鏡筒	三目鏡30?傾斜, 可100%通光攝影		●
目鏡	大視野 WF10X(視場數Φ22mm)		●
	分劃 10X(Φ22mm),格值0.1mm/格		○
無限遠平場消色差物鏡	配明場物鏡	PL L5X/0.12 工作距離：26.1 mm	●
		PL L10X/0.25 工作距離：20.2 mm	●
		PL L20X/0.40 工作距離：8.80 mm	●
		PL L50X/0.70 工作距離：3.68 mm	●
		PL L80X/0.80 工作距離：1.25 mm	●
		PL L5X/0.12 BD 工作距離：8.05mm	●
	配明/暗場物鏡	PL L10X/0.25 BD 工作距離：7.86mm	●
		PL L20X/0.40 BD 工作距離：7.23mm	●
		PL L50X/0.70 BD 工作距離：1.75mm	●
		PL L80X/0.80 BD 工作距離：0.80mm	●
物鏡	明視場	PL L40X/0.60 工作距離:3.98	○
		PL L60X/0.70 工作距離2.08mm	○
		PL L100X（干式）/0.85 工作距離0.4mm	○
	明、暗視場	PL L40X/0.60 BD 工作距離3.0mm	○
		PL L60X/0.70 BD 工作距離1.65mm	○
		PL L100X/0.85 BD 工作距離0.4mm	○
載物臺	機械式載物臺，外形尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm		●
	機械式載物臺，外形尺寸:250mmX230mm, 移動范圍:154mmX154mm		○
落射照明系統	6V30W鹵素?zé)簦炼瓤烧{(diào)		●
	12V50W鹵素?zé)?，亮度可調		●
	內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器		●
調焦機構	粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:0.7μm		●
轉換器	五孔(內向式滾珠內定位)		●
載物臺	機械式載物臺，外形尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm		●
CCD接頭	0.5X		○
	1X		○
	0.5X帶分劃尺,格值0.1mm/格		○
攝像儀	DV-1 Video輸出(380/520 電視線)，USB輸出（42萬像素）		○
	DV-130 / 300 / 500 /1000(USB輸出)		○
	DV-3帶Video輸出(380/520 電視線)		○
數碼相機接頭	CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F)		○
重量體積	19KGS, 5949.552CM

注: "●"為標配,"○" 為選配
