XJM200倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

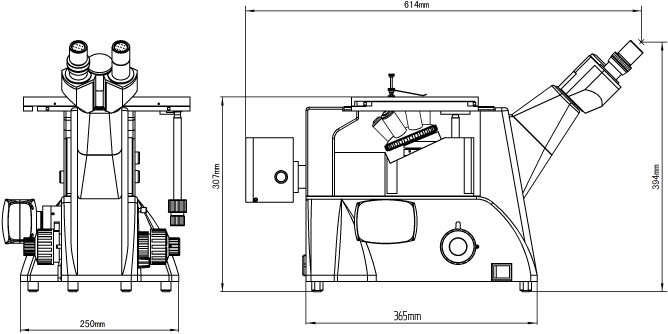

2． 結構圖

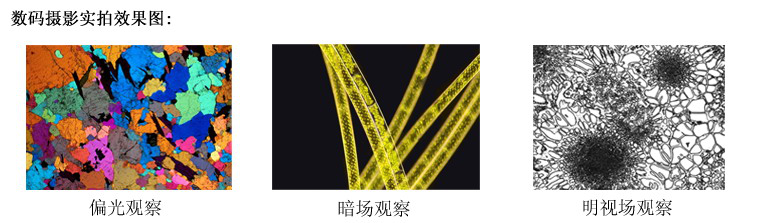

3． 成像圖片


技術參數		XJM200	XJM200BD
光學系統	無限遠光學系統	●	●
觀察頭	45?傾斜,瞳距調節范圍53~75mm	●	●
目鏡	大視野 WF10X(視場數Φ22mm)	●	●
目鏡	分劃目鏡10X（Φ22mm）	○	○
轉換器	五孔(內向式滾珠內定位)	●	●
物鏡	PL L10X/0.25 工作距離：5mm 可選配工作距離20.2mm	●
	PL L20X/0.40 工作距離：8.80mm	●
	PL L50X/0.70 工作距離：3.68mm	●
	PL L100X/0.85（干式）工作距離：0.40mm	●
	PL L5X/0.12 BD 工作距離：8.05mm		●
	PL L10X/0.25 BD 工作距離：7.86mm		●
	PL L20X/0.40 BD 工作距離：7.23mm		●
	PL L50X/0.70 BD 工作距離：1.75mm		●
	5X、40X、60X、80X、100X（油Oil) 明場物鏡	○
	40X、60X、80X、100X明/暗場物鏡		○
平臺	機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm. 圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф20mm.	●	●
粗微調系統	45?傾斜,瞳距調節范圍53~75mm	●	●
照明系統	6V30W鹵素?zé)?，亮度可調6V30W	●
	12V50W鹵素?zé)?，亮度可調12V50W		●
	內置視場光闌、孔徑光闌與拉板式起偏器, 配磨砂玻璃，黃、綠、藍濾色片	●	●
C型接口	0.5X、1X	○	○
攝像機	USB輸出：130/300/500/1000萬像素	○	○
攝像機	VIDEO輸出：380/520 電視線	○	○
體積與重量	496136CM 20KGS
